ডায়াফ্রাম পাম্প কিভাবে কাজ করে?

ডায়াফ্রাম পাম্প একটি নমনীয় ঝিল্লি ব্যবহার করে কাজ করুন যা তরল গ্রহণের জন্য একটি ভ্যাকুয়াম তৈরি করতে এবং এটি নিষ্কাশন করার জন্য একটি ইতিবাচক চাপ তৈরি করতে সামনে পিছনে দোলা দেয়। এই পারস্পরিক স্থানচ্যুতি প্রক্রিয়াটি ড্রাইভ মেকানিজম এবং পাম্প করা তরলের মধ্যে একটি সীলমোহর নিশ্চিত করে, এটিকে ফুটো ছাড়া ক্ষয়কারী, ঘষিয়া তুলিয়া ফেলিতে সক্ষম বা সান্দ্র তরল পরিচালনার জন্য আদর্শ করে তোলে।

মূল প্রক্রিয়া: ডায়াফ্রাম পাম্প কীভাবে কাজ করে?

একটি মধ্যচ্ছদা পাম্পের মৌলিক ক্রিয়াকলাপ একটি নমনীয় ডায়াফ্রামের নড়াচড়ার দ্বারা সহজতর একটি পাম্প চেম্বারের মধ্যে আয়তনের পরিবর্তনের উপর নির্ভর করে। যখন ডায়াফ্রামটি পাম্পের মাথা থেকে দূরে টেনে নেওয়া হয়, তখন চেম্বারের আয়তন বৃদ্ধি পায়, অভ্যন্তরীণ চাপ হ্রাস পায়। এটি একটি ভ্যাকুয়াম তৈরি করে যা ইনলেট ভালভের মাধ্যমে তরল আঁকে। বিপরীতভাবে, যখন ডায়াফ্রামকে পাম্পের মাথার দিকে ঠেলে দেওয়া হয়, তখন আয়তন হ্রাস পায়, চাপ বাড়ায় এবং স্রাব ভালভের মাধ্যমে তরল বের করতে বাধ্য করে।

বোঝার জন্য ডায়াফ্রাম পাম্প কিভাবে কাজ করে বিস্তারিতভাবে, একজনকে অবশ্যই দুই-স্ট্রোক চক্রের দিকে নজর দিতে হবে:

• সাকশন স্ট্রোক: ডায়াফ্রাম বাইরের দিকে সরে যায়, একটি নিম্ন-চাপ অঞ্চল তৈরি করে। দ ইনলেট চেক ভালভ চাপের পার্থক্যের কারণে খোলে, তরলকে চেম্বারে প্রবেশ করতে দেয়, যখন আউটলেট চেক ভালভ শক্তভাবে বন্ধ থাকে।
• ডিসচার্জ স্ট্রোক: ডায়াফ্রাম ভিতরের দিকে চলে যায়, তরলকে সংকুচিত করে। বর্ধিত চাপ জোর করে ইনলেট চেক ভালভ বন্ধ করতে এবং আউটলেট চেক ভালভ খোলার জন্য, স্রাব পাইপের মধ্যে তরল বহিষ্কার করা।

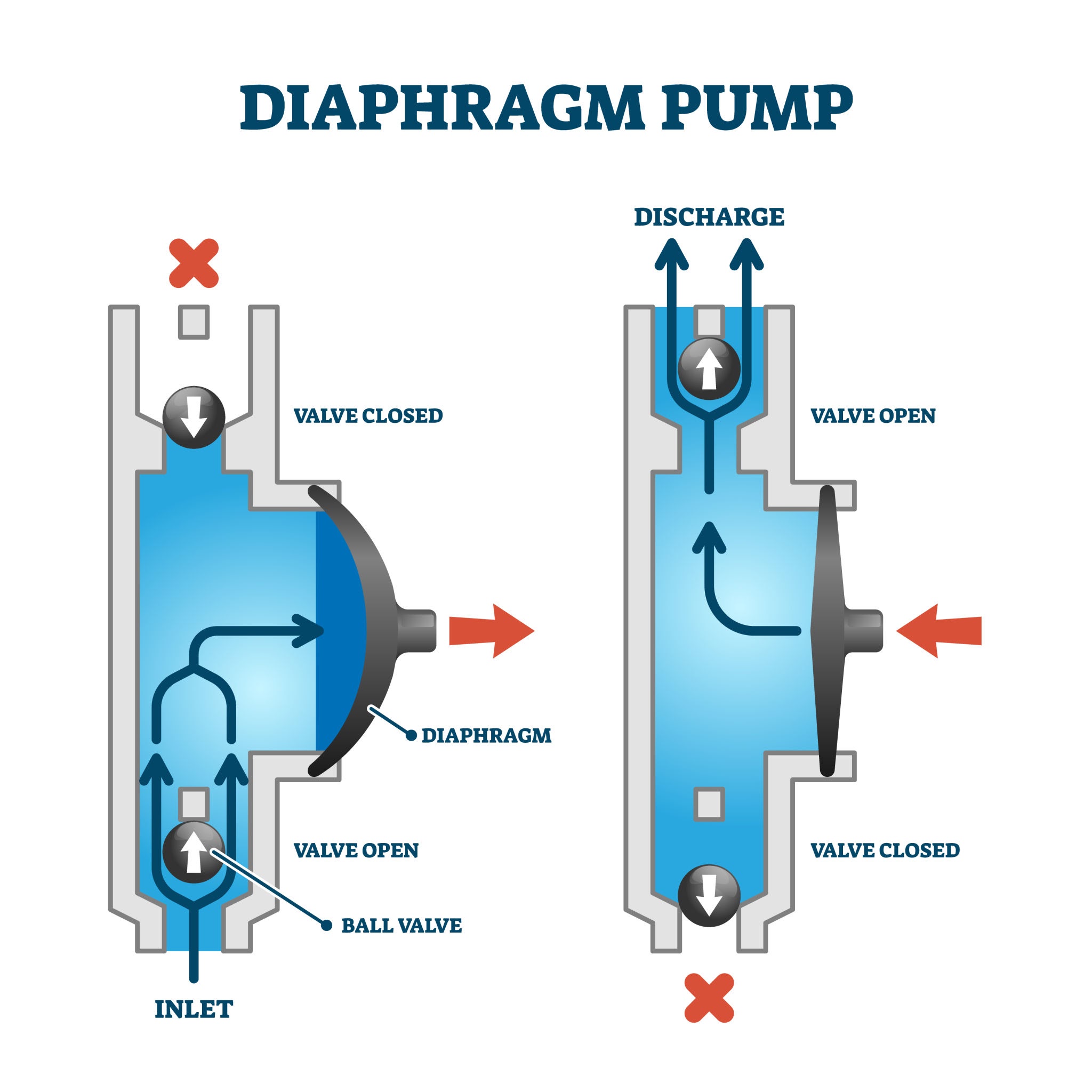

[ডায়াফ্রাম পাম্পের কাজের নীতির চিত্র]

ডায়াফ্রাম পাম্পের ধরন এবং তাদের অনন্য অপারেশন

ডায়াফ্রাম পাম্পগুলি প্রাথমিকভাবে তাদের শক্তির উত্স দ্বারা শ্রেণীবদ্ধ করা হয়: এয়ার-অপারেটেড ডাবল ডায়াফ্রাম (AODD) পাম্প এবং মোটর-চালিত (মেকানিক্যাল/হাইড্রোলিক) পাম্প। প্রতিটি প্রকার একই মৌলিক ঝিল্লির গতিবিধি ব্যবহার করে তবে ডায়াফ্রামে কীভাবে শক্তি স্থানান্তরিত হয় তার মধ্যে পার্থক্য রয়েছে।

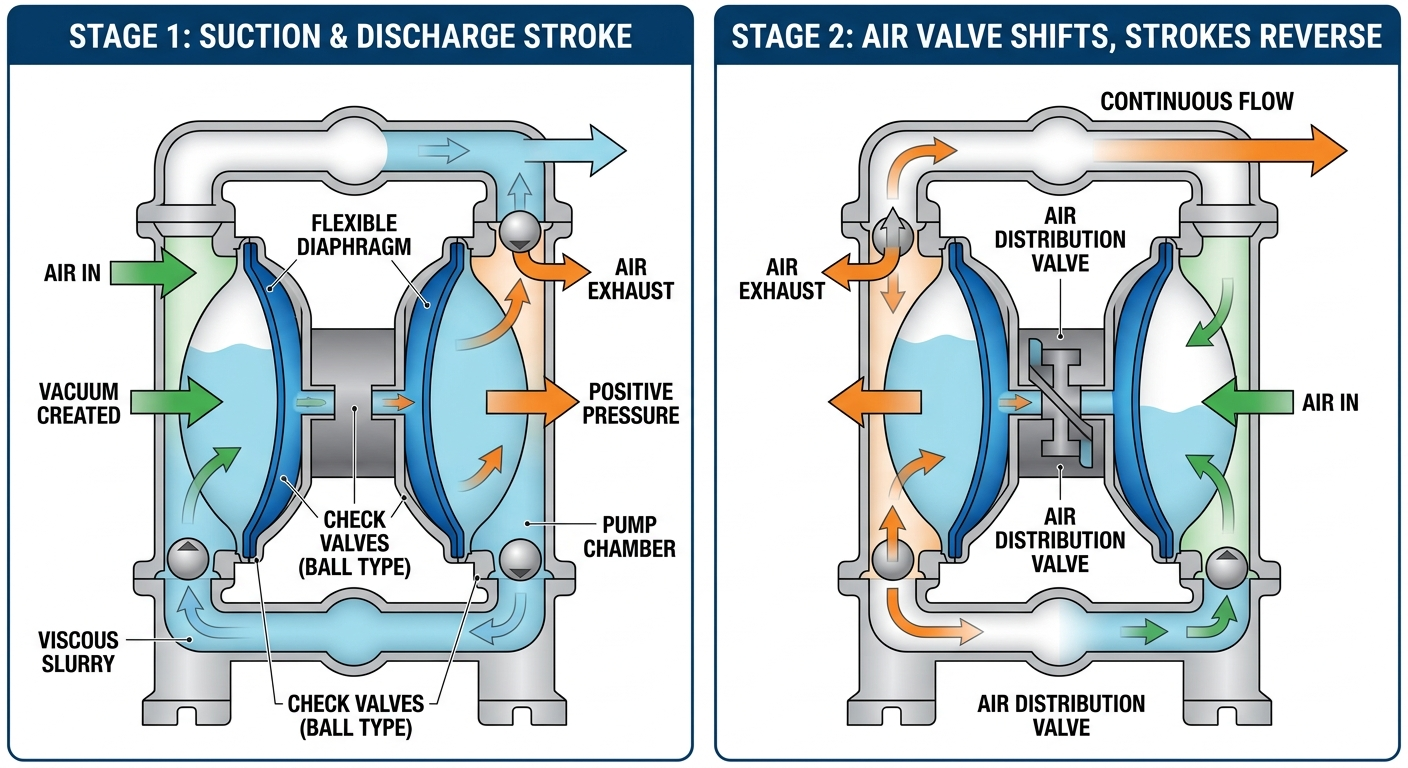

1. বায়ুচালিত ডাবল ডায়াফ্রাম (AODD) পাম্প

AODD পাম্প দুটি ডায়াফ্রামের সংযোগকারী একটি সাধারণ শ্যাফ্টকে স্থানান্তর করতে সংকুচিত বায়ু ব্যবহার করে, যা একটি অবিচ্ছিন্ন পাম্পিং ক্রিয়া করার অনুমতি দেয়। যেহেতু বায়ু ডায়াফ্রাম A এর পিছনে নির্দেশিত হয়, এটি প্রথম চেম্বার থেকে তরলকে ঠেলে দেয়। একই সাথে, ডায়াফ্রাম বি ভিতরের দিকে টানা হয়, দ্বিতীয় চেম্বারে সাকশন তৈরি করে। একটি এয়ার ডিস্ট্রিবিউশন ভালভ দুই পক্ষের মধ্যে বায়ু সরবরাহের বিকল্প নিশ্চিত করে।

2. যান্ত্রিকভাবে সক্রিয় ডায়াফ্রাম পাম্প

যান্ত্রিকভাবে চালিত পাম্পগুলি ডায়াফ্রামটিকে শারীরিকভাবে টানতে এবং ধাক্কা দেওয়ার জন্য একটি ক্র্যাঙ্ক বা উদ্ভট গিয়ার প্রক্রিয়া ব্যবহার করে। এই নকশাটি ছোট অ্যাপ্লিকেশন এবং মিটারিং পাম্পগুলিতে সাধারণ যেখানে স্ট্রোকের দৈর্ঘ্যের উপর সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন। এটি নিম্ন-চাপের রাসায়নিক ডোজ করার জন্য অত্যন্ত দক্ষ।

3. হাইড্রোলিকলি অ্যাকুয়েটেড ডায়াফ্রাম পাম্প

হাইড্রোলিক ডায়াফ্রাম পাম্পগুলি একটি হাইড্রোলিক তরলকে চাপ দেওয়ার জন্য একটি প্লাঞ্জার ব্যবহার করে, যা তারপরে ডায়াফ্রামকে সরিয়ে দেয়। যেহেতু ডায়াফ্রামটি হাইড্রোলিক তরল এবং পাম্প করা তরলের মধ্যে "ভারসাম্যপূর্ণ" হয়, এটি কম যান্ত্রিক চাপ অনুভব করে, এই ধরনের উচ্চ-চাপ শিল্প প্রয়োগের জন্য উপযুক্ত করে তোলে (100 বার বা তার বেশি)।

কর্মক্ষমতা তুলনা: AODD বনাম যান্ত্রিক বনাম হাইড্রোলিক

সঠিক ডায়াফ্রাম পাম্প নির্বাচন করা প্রয়োজনীয় চাপ, প্রবাহের হার এবং তরল পরিচালনার প্রকৃতির উপর নির্ভর করে। নীচে তিনটি প্রাথমিক প্রযুক্তির একটি বিশদ তুলনা রয়েছে৷

বৈশিষ্ট্য	AODD পাম্প	যান্ত্রিক পাম্প	হাইড্রোলিক পাম্প
শক্তির উৎস	সংকুচিত বায়ু	বৈদ্যুতিক মোটর	বৈদ্যুতিক/হাইড্রোলিক
সর্বোচ্চ চাপ	মাঝারি (8-10 বার)	নিম্ন থেকে মাঝারি	খুব উচ্চ (100 বার)
স্ব-প্রাইমিং	চমৎকার	ভাল	ভাল
সলিড হ্যান্ডলিং	চমৎকার	লিমিটেড	লিমিটেড
সেরা ব্যবহারের ক্ষেত্রে	স্লারি/রাসায়নিক	জল চিকিত্সা	উচ্চ চাপ ডোজ

সারণী 1: পারফরম্যান্স মেট্রিক্স দ্বারা ডায়াফ্রাম পাম্প প্রযুক্তির তুলনামূলক বিশ্লেষণ

ডায়াফ্রাম পাম্প ব্যবহারের মূল সুবিধা

ডায়াফ্রাম পাম্পের প্রাথমিক সুবিধা হল এর সীলবিহীন নকশা, যা ফুটো হওয়ার ঝুঁকি দূর করে এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে। সেন্ট্রিফিউগাল পাম্পের বিপরীতে যার জন্য যান্ত্রিক সীল বা প্যাকিং প্রয়োজন নমনীয় ডায়াফ্রাম একটি স্ট্যাটিক সীল হিসাবে কাজ করে।

• রান-ড্রাই ক্ষমতা: অধিকাংশ AODD পাম্প অভ্যন্তরীণ উপাদানগুলির ক্ষতি ছাড়াই বর্ধিত সময়ের জন্য শুষ্ক চলতে পারে, কারণ ঘর্ষণ থেকে তাপ উৎপন্ন করে এমন কোনও ঘূর্ণায়মান অংশ নেই।
• নিমজ্জিত বিকল্প: অনেক ডায়াফ্রাম পাম্প এমনভাবে ডিজাইন করা হয়েছে যে তারা যে তরল পাম্প করছে তাতে সম্পূর্ণ নিমজ্জিত হতে পারে, যদি বায়ু নিষ্কাশন তরল স্তরের উপরে থাকে।
• শিয়ার সংবেদনশীলতা: তারা একটি মৃদু পাম্পিং অ্যাকশন প্রদান করে, যার জন্য গুরুত্বপূর্ণ শিয়ার-সংবেদনশীল তরল যেমন খাদ্য পণ্য (সস, ক্রিম) বা পলিমার যা অন্যান্য পাম্পের উচ্চ-গতির ঘূর্ণনের অধীনে ভেঙে যেতে পারে।
• বিস্ফোরণ প্রমাণ: যেহেতু AODD পাম্পগুলি বিদ্যুতের চেয়ে বাতাসে চলে, সেগুলি সহজাত ATEX-রেটেড এবং বিপজ্জনক বা বিস্ফোরক পরিবেশে ব্যবহারের জন্য নিরাপদ।

রক্ষণাবেক্ষণ এবং সাধারণ চ্যালেঞ্জ

এই সিস্টেমে ব্যর্থতার সবচেয়ে সাধারণ পয়েন্ট হল ডায়াফ্রাম নিজেই, যা ধ্রুবক পারস্পরিক গতির কারণে অবশেষে ক্লান্ত হয়ে পড়ে। বোঝাপড়া ডায়াফ্রাম পাম্প কিভাবে কাজ করে ডায়াফ্রাম একটি পরিধান অংশ যে স্বীকৃতি জড়িত.

ডায়াফ্রাম উপাদান নির্বাচন

সঠিক উপাদান নির্বাচন দীর্ঘায়ু জন্য অত্যাবশ্যক. যেমন, PTFE (টেফলন) উচ্চতর রাসায়নিক প্রতিরোধের প্রস্তাব কিন্তু কম নমনীয় সান্টোপ্রিন বা নাইট্রেট . রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদের একটি গবেষণায়, আরও সামঞ্জস্যপূর্ণ ইলাস্টোমারে স্যুইচ করা ডায়াফ্রামের আয়ু 300% বৃদ্ধি করে, ডাউনটাইম উল্লেখযোগ্যভাবে হ্রাস করে।

ভালভ বাধা

চেক ভালভ (বল বা ফ্ল্যাপ টাইপ) প্রবাহ বজায় রাখার জন্য পুরোপুরি বসতে হবে। যদি একটি কঠিন কণা ভালভ সিটে অবস্থান করে, তাহলে পাম্পটি তার প্রাইম হারাবে। ব্যবহার করছে ওজনযুক্ত ভালভ বল প্রায়শই সমস্যাগুলি সমাধান করতে পারে যেখানে স্ট্যান্ডার্ড বলের জন্য তরলটি খুব সান্দ্র হয় যাতে দ্রুত বসতে পারে।

FAQs: ডায়াফ্রাম পাম্প অপারেশন বোঝা

উপসংহার

"কিভাবে ডায়াফ্রাম পাম্প কাজ করে" এই প্রশ্নটি আয়ত্ত করা শিল্পগুলিকে তাদের তরল স্থানান্তর প্রক্রিয়াগুলিকে নিরাপত্তা এবং দক্ষতার জন্য অপ্টিমাইজ করতে দেয়৷ আপনি আক্রমনাত্মক রাসায়নিক, পুরু স্লারি, বা সংবেদনশীল খাদ্য পণ্য নিয়ে কাজ করছেন না কেন, ডায়াফ্রাম পাম্প আধুনিক প্রকৌশলের সবচেয়ে বহুমুখী এবং নির্ভরযোগ্য সরঞ্জামগুলির মধ্যে একটি। সঠিক ড্রাইভের ধরন এবং উপাদান নির্বাচন করে, আপনি আপনার সবচেয়ে চ্যালেঞ্জিং পাম্পিং চাহিদার জন্য একটি দীর্ঘস্থায়ী, ফাঁস-মুক্ত সমাধান নিশ্চিত করতে পারেন।
